5G FWA Erweiterung

Einen einzelnen 5G-FWA-Anschluss im ganzen Mehrfamilienhaus (MDU) teilen für Gigabit- oder Multi-Gigabit-Breitband über bestehende Koaxialkabel

5G New Radio (5G NR) bietet höhere Bitraten, niedrigere Latenzen und höhere Datenraten als frühere Mobilfunkgenerationen. Im Frequenzbereich 1 (FR1, etwa 3–6 GHz) bieten Betreiber in der Regel FWA-Dienste im Bereich von 100–700 Mbit/s an, während Frequenzbereich 2 (FR2, mmWave um 24–71 GHz) mit sehr breiten Kanälen FWA-Dienste über 1 Gbit/s und bis in den Multi-Gigabit-Bereich ermöglicht.

Diese höheren Frequenzen führen jedoch auch zu stärkerer Dämpfung und geringer Eindringtiefe durch Fassaden, beschichtete Fenster, Innenwände und Decken. In Mehrfamilienhäusern (MDUs) erschwert dies eine zuverlässige Versorgung und stabile Datenraten in jeder Wohneinheit. Gleichzeitig ist das Neuverlegen von Glasfaser oder Ethernet zu jeder Wohnung zeitaufwendig und teuer, da es Zugang zu Gemeinschaftsbereichen und Wohnungen erfordert und oft bauliche Wiederherstellungen notwendig macht.

Anstatt in jeder Wohnung ein eigenes FWA-Modem zu installieren, terminiert die BBF-TR-507-Lösung den 5G-FWA-Link (Sub-6-GHz oder mmWave) typischerweise an der Gebäudeaußenwand oder auf dem Dach mit Sichtverbindung (LoS) und nutzt ein InCoax-DPU, um die Breitbandkonnektivität über das bestehende Koaxialnetz zu verteilen.

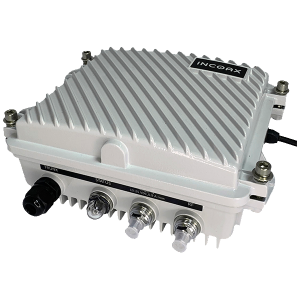

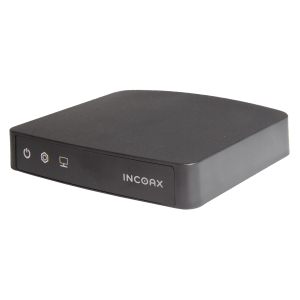

Das InCoax-DPU nutzt MoCA Access 2.5 über Koax, um jede Wohnung zu erreichen, wo ein InCoax-NTE-Modem Ethernet zum Residential Gateway bereitstellt. Dies ersetzt viele einzelne FWA-Installationen durch eine zentral geplante Gebäudeinstallation und nutzt die vorhandene Koax-Infrastruktur im MDU.

WICHTIGE VORTEILE

Gigabit- oder Multi-Gigabit-Dienste mit niedriger Latenz über MoCA Access 2.5 unter Verwendung eines gemeinsam genutzten 5G-FWA-Links.
Nutzung vorhandener Inhouse-Koaxnetze und Koexistenz mit TV-Diensten, wodurch Neuverkabelungen entfallen.
Schnelle, nicht-invasive Installation in Technikräumen ermöglicht kurze Time-to-Revenue und soliden ROI.
Standardbasierte, TR-507-konforme Architektur, die über Access Gateway Function (AGF) oder Broadband Network Gateway (BNG) in bestehende 5G-Kerne integriert.
Flexibles Backhaul: Beginn mit 5G-FWA und späterer Wechsel zu Glasfaser, bei Weiterverwendung desselben Inhouse-Koaxnetzes.
Erreicht jede Wohneinheit über bestehende Koax-Abzweige und unterstützt mehrere FWA-Betreiber im selben Koaxnetz.

Funktionsweise

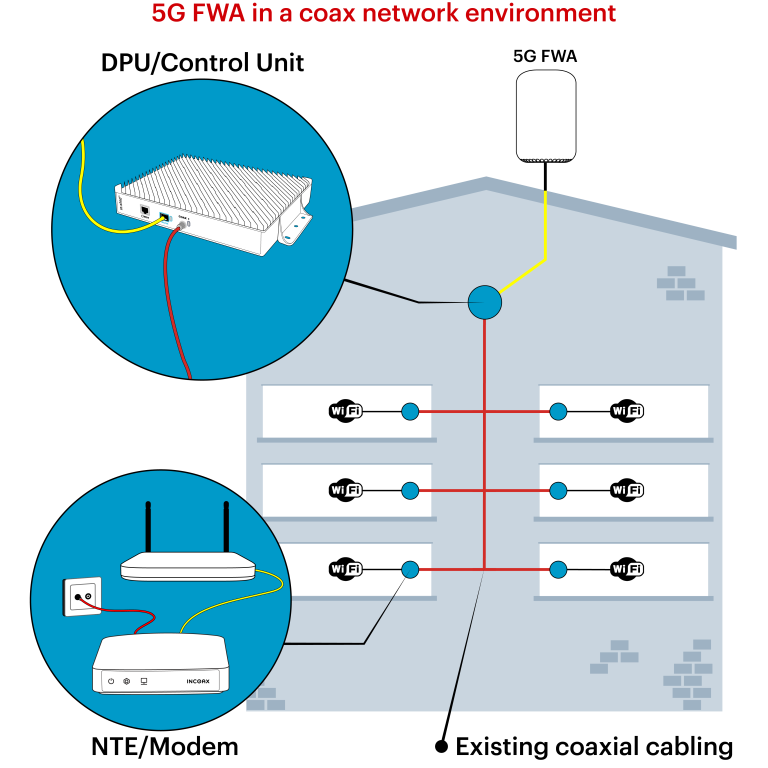

Ein 5G-FWA-Modem an der Außenwand oder auf dem Dach (Sub-6 oder mmWave) terminiert den 3GPP-Funklink und verbindet sich mit einem InCoax-DPU am Gebäudeeinspeisepunkt. Das DPU speist den Datenverkehr mithilfe von MoCA Access 2.5 in das Inhouse-Koaxnetz ein und versorgt InCoax-NTE-Modems – typischerweise eines pro Wohnung – über bestehende Punkt-zu-Mehrpunkt- oder Punkt-zu-Punkt-Koaxstrukturen, etwa vom Keller, Steigschächten, Etagenverteilern oder Dachböden.

Die Lösung folgt Broadband Forum TR-507 für Multi-Tenant-FWA und integriert sich in das 5G-System über AGF im Direct Mode mit einem 5G-RG, AGF im Adaptive Mode für ein FN-RG oder ein BNG für ein FN-RG. In allen Varianten agiert das interne Koaxsegment mit InCoax-DPU und NTEs als Zugangserweiterung, die den Datenverkehr transparent zwischen dem FWA-Modem und dem AGF oder BNG weiterleitet und gleichzeitig die Trennung von Teilnehmern, Diensten und Betreibern aufrechterhält.

Soft-GRE-Integration
Das DPU oder das FWA-Modem nutzt Soft-GRE-Tunnel zum AGF oder BNG, kapselt Ethernet-Frames über das MoCA-Access-2.5-Netz ein und dekapselt sie auf dem Rückweg. Es führt ausschließlich Ein- und Auskapselung durch, während Richtlinienkontrolle und Teilnehmerverwaltung im AGF oder BNG verbleiben. Dadurch lässt sich die InCoax-Erweiterung nahtlos in bestehende Fixed-Broadband-Control-Planes und OSS/BSS integrieren.

Verwaltung der Lösung

InCoax Manage ermöglicht die zentrale Verwaltung von DPUs und NTEs. Serviceprofile definieren, wie das DPU VLAN-Tags in Teilnehmerverkehr vor der Soft-GRE-Kapselung hinzufügt, entfernt oder umschreibt, damit AGF oder BNG die richtigen Layer-2-Service- und Teilnehmerinformationen erhalten.
Soft-GRE-Parameter wie IP-Adressen und Tunnel-IDs werden entweder durch InCoax Manage für das DPU oder – bei Soft-GRE-Terminierung im FWA-Modem – durch das 5G-Netz bereitgestellt.

InCoax Manage unterstützt NETCONF/YANG, SOAP-XML und CLI und ermöglicht dadurch Automatisierung, OSS-Integration und Betrieb der FWA-Erweiterung als Teil der bestehenden Fixed-Access-Domäne.

Systemüberblick

Basierend auf der BBF-TR-507-Multi-Tenant-FWA-Architektur mit AGF-Direct, AGF-Adaptive und BNG-Optionen.
Inhouse-Verteilung über MoCA Access 2.5 im bestehenden Koaxnetz, mit Indoor- und Outdoor-DPU-Varianten.
Nutzung verfügbarer Spektren im Koaxnetz und Koexistenz mit vorhandenen Diensten.
Unterstützung mehrerer FWA-Betreiber im selben Koaxnetz durch logische Trennung wie VLANs und Tunnel.
Kombinierbar mit Glasfaser-Deployments, bei Nutzung derselben Inhouse-Koaxplattform für 5G-FWA.
